| 序號 | 規 格 說 明 | 數量 | 原產地 |
|
|
深雕數控系統/3軸3KW匯川伺服電機，Z帶抱閘/主軸伺服驅動7.5～11KW | 全套 | 德國 |
|
|
臺灣大悅直結式長鼻主軸BT40-150-560-12000/帶冷卻出水口 (配油壓打刀缸) | 全套 | 臺灣 |
|
|
臺灣圣杰16T飛碟式伺服刀庫 | 1套 | 臺灣 |
|
|
XYZ軸用 臺灣上/銀泰/ 精密級直線導軌 (X45、YZ35) | 全套 | 臺灣 |
|
|
XYZ軸用 臺灣TBI 精密級研磨級滾珠絲桿 (XY50、Z32) | 全套 | 臺灣 |
|
|
外罩：2mm鋼板、烤漆，正面、左、右三個面配電動自動升降門 | 1套 | 自制 |
|
|
鋁工作臺尺寸：X向2500，Y向1800，厚度50，帶T型槽 | 1套 | 自制 |
|
|
大理石機身，大理石橫梁 | 1套 | 山東 |
|
|
鑄鐵機械零配件 | 1批 | 自制 |
|
|
配電柜恒溫系統（雷德） | 1套 | 東莞 |
|
|
施耐德電氣配件 | 1批 | 德國 |
|
|
進口NSK/KOYO/TBI P級角接觸配對軸承 | 全套 | 進口 |
|
|
主軸油冷機 （雷德） | 1臺 | 東莞 |
|
|
電子手輪（深圳精雕 ） | 1套 | 自制 |
|
|
對刀儀（深圳精雕 ） | 1個 | 自制 |
|
|
X/Z軸配三防布風琴罩(Y軸配可伸縮不銹鋼板罩) | 各1套 | 自制 |
|
|
X/Y/Z軸配塑料拖鏈 | 各1套 | 東莞 |
|
|
自動潤滑油泵（寶騰） | 1套 | 東莞 |
|
|
空氣過濾器（日本雷曼 M107-A空氣過濾器） | 2套 | 浙江 |
|
|
噴水裝置 | 1套 | 自制 |
|
|
噴霧裝置（寶騰） | 1套 | 東莞 |
|
|
水泵750W（斯納爾） | 1套 | 常州 |
|
|
機床附件 | 1套 | 深圳 |
|
|
BT40刀柄/配大小全套縮咀（三合） | 5個 | 深圳 |
|
|
雙螺+1鏈板式自動排渣機 | 1套 | 自制 |

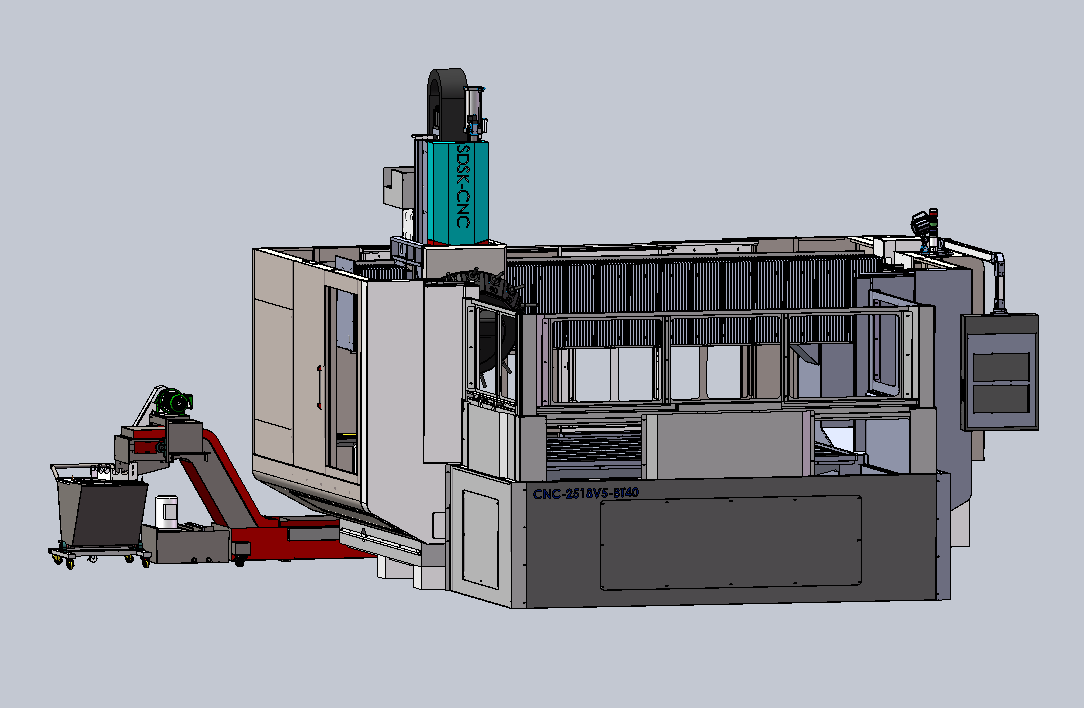

| 機型 | SDSK2518V5-BT40 |
| 工作臺尺寸 | 2500*1800 (T型槽M14) |
| 龍門寬度 | 2560 |
| 主軸鼻端至工作臺面 | 最高670～最低170 |
| 飛碟式刀庫至工作臺面 | 最低500 |
| X軸行程 | 2530 |
| Y軸行程 | 1830 |
| Z軸行程 | 500 |
| X/Y/Z最快移動速度 | X30米/分鐘 Y35米/分鐘 Z40米/分鐘 |
| 最大加工速度 | 12000mm/min |
| 控制系統 | 深雕數控系統 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.001 |
| 三軸垂直度 | 0.015mm |
| 整機定位精度 | ±0.02mm |
| 局布定位精度 | 300內±0.01mm |
| 重復定位精度 | 0.004mm |
| 主軸數 | 1個 |
| 主軸伺服功率 | 7.5～11KW |
| 主軸伺服轉矩 | 35.8N.m |
| 主軸轉速 | 12000rpm/min |
| 飛碟式刀庫 | 16位 |
| 換刀方式 | 自動 |
| 夾持刀柄 | BT40 |
| 對刀方式 | 自動 |
| 臺面承受負荷 | 1500Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 21KW |
| 整機重量 | 13000Kg左右 |
| 外型尺寸(長*寬*高) | 4550*4700*3500左右 |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 直結式主軸BT40-150-560-12000長鼻 | 12. | 剛性攻牙功能 |
| 3. | 自動潤滑系統 | 13. | 電氣箱熱交換器 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | BT40刀頭5個（含拉釘、扳手） |
| 6. | 工作燈 | 16. | BT40鎖刀座 |
| 7. | 警示燈 | 17. | M14馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | 6寸批士一臺 |
| 9. | 傳輸線 | 19. | 鎖咀 ER32（4-20） 1套 |
| 10. | 半封閉式護罩 | 20. | 護罩 |
| 序號 | 環境項目 | 項目要求標準 |
| 1. | 電源要求 | AC380V（4P）50-60Hz，空氣開關 60A，電源電壓波動范圍 380V±10%以內 |
| 2. | 空氣壓縮機 | 使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min |
| 3. | 真空壓力 | ≥0.6 mpa |
| 4. | 空氣干燥機 | 必須有空氣干燥機，帶自動排水功能 |
| 5. | 環境噪音/振動 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，穩固，最高點與最低點相差不超過 5mm |
| 7. | 環境濕度 | 建議 45%-65% |
| 8. | 氣體水分含量 | 無水分 |
