| 規 格 說 明 | 數量 | 原產地 |
| 三菱數控系統(M80A4)10.4寸彩屏；（A包含刀尖點控制） X軸伺服電機HG303S； Y軸伺服電機HG453S； Z軸伺服電機HG303BS； 主軸驅動15KW； |
全套 | 日本 |
| 大悅B軸搖擺頭±130·旋角，速比1:30 | 1套 | 臺灣 |
| XYZ軸用 臺灣上銀/銀泰 精密級滾珠直線導軌 (XYZ35)、(或同等級品牌) | 全套 | 臺灣 |
| XYZ軸用 臺灣TBI 精密研磨級滾珠絲桿(X50、YZ40)、(或同等級品牌) | 全套 | 臺灣 |
| 大悅電主軸BT40-150-545-18000，15KW，氣動換刀，帶編碼器 | 1個 | 臺灣 |
| 24位圓盤刀庫 (岡田) | 1套 | 臺灣 |
| 鑄鐵床身(HT300) | 1套 | 自制 |
| 鑄鐵機械零配件(HT300) | 1批 | 自制 |
| 配電柜空調恒溫系統（雷德）、(或同等級品牌) | 1套 | 東莞 |
| 施耐德電氣配件（施耐德） | 1批 | 德國 |
| 進口NSK/KOYO P級角接觸配對軸承、(或同等級品牌) | 全套 | 日本 |
| 主軸油冷機 （雷德） | 1臺 | 東莞 |
| 電子手輪（深圳精雕 ） | 1套 | 自制 |
| 對刀儀（深圳精雕 ） | 1個 | 自制 |
| X軸配三防布風琴罩(Y/Z軸可申縮鋼板罩) | 各1套 | 自制 |
| X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
| 自動潤滑油泵（寶騰） | 1套 | 東莞 |
| 空氣過濾器（日本雷曼 M107-A空氣過濾器） | 2套 | 浙江 |
| 噴水裝置 | 1套 | 自制 |
| 水泵750W（斯納爾） | 1套 | 常州 |
| 機床附件 | 1套 | 深圳 |
| BT40刀柄/配大小全套縮咀（三合） | 5個 | 深圳 |
| 鏈板式自動排渣機 | 1套 | 自制 |
| 機型 | SD3050-ZYB-BT40 |
| 工作臺尺寸 | 3000*500 (T型槽M16) |
| 主軸鼻端至工作臺面 | 最高1000～最低300 |
| 圓盤刀庫至工作臺面 | 最低850 |
| X軸行程 | 3030 |
| Y軸行程 | 530 |
| Z軸行程 | 700 |
| 主軸搖擺頭轉至±90·X軸兩主軸鼻端最大距離 | 2500 左右 |
| X/Y/Z最快移動速度 | X35米/分鐘 Y48米/分鐘 Z48米/分鐘 |
| B軸搖擺頭 | ±90·旋角 |
| B軸定位精度 | ±8 |
| B軸重復定位精度 | ±5 |
| 最大加工速度 | 12米/分鐘 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.001 |
| 三軸垂直度 | 0.015mm |
| 整機定位精度 | ±0.02mm |
| 局布定位精度 | 300內±0.01mm |
| 重復定位精度 | 0.005mm |
| 主軸數 | 1個 |
| 主軸額定功率 | 15KW |
| 主軸扭矩 | 34.5N.m |
| 主軸轉速 | 18000rpm/min |
| 圓盤刀庫(隨機頭移動) | 24位 |
| 換刀方式 | 自動 |
| 夾持刀柄 | BT40 |
| 刀具長度最大 | 250mm |
| 刀具直徑最大 | 80mm |
| 對刀方式 | 自動 |
| 臺面承受負荷 | 2000Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 32KW左右 |
| 整機重量 | 9500Kg左右 |

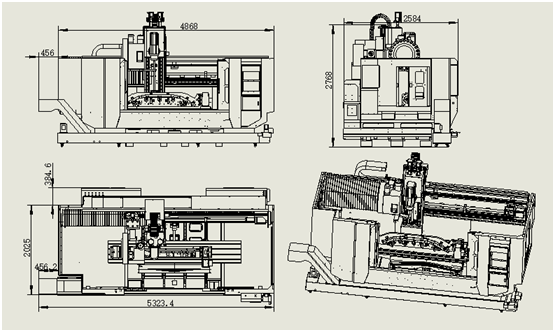

| 外型尺寸(長*寬*高) | 4868*2750*3300左右（增加排渣機長+500） |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 電主軸BT40 | 12. | 剛性攻牙功能 |
| 3. | 自動潤滑系統 | 13. | 配電柜空調 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | 刀柄5個（扳手） |
| 6. | 工作燈 | 16. | 鎖刀座 |
| 7. | 警示燈 | 17. | M16馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | 6寸批士一臺 |
| 9. | 傳輸線 | 19. | 鎖咀 ER32（4-20） 1套 |
| 10. | 半封閉式護罩 | 20. | 護罩 |
| 序號 | 環境項目 | 項目要求標準 |
| 1. | 電源要求 | AC380V（4P）50-60Hz，空氣開關 100A，電源電壓波動范圍 380V±10%以內 |
| 2. | 空氣壓縮機 | 使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min |
| 3. | 真空壓力 | ≥0.6 mpa |
| 4. | 空氣干燥機 | 必須有空氣干燥機，帶自動排水功能 |
| 5. | 環境噪音/振動 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，穩固，最高點與最低點相差不超過 5mm |
| 7. | 環境濕度 | 建議 45%-65% |
| 8. | 氣體水分含量 | 無水分 |
